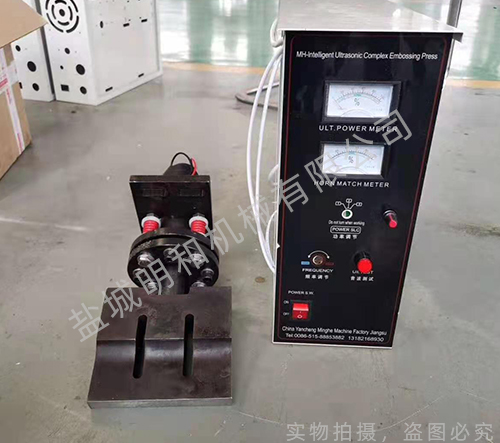

超聲波發生器，又稱超聲波驅動電源、電子箱、超聲波控制器，是大功率超聲系統的重要組成部分。超聲波發生器作用是把市電轉換成與超聲波換能器相匹配的高頻交流電信號，驅動超聲波換能器工作。大功率超聲波電源從轉換效率方面考慮一般采用開關電源的電路形式。超聲波電源分為自激式和它激式電源，自激式電源稱為超聲波模擬電源，它激式電源稱為超聲波發生器。

含義

超聲波發生器采用 好的的他激式震蕩電路結構，較自激式震蕩電路結構在輸出功率增加10%以上。超聲波放大電路形式采用線性放大電路和開關電源電路。

開關電源電路的優點：轉換效率高，因此大功率超聲波電源采用此形式。

線性電源電路的優點：不嚴格要求電路匹配，允許工作頻率連續快速變化。

原理

超聲波發生器來產生一個特定頻率的信號，這個信號可以是正弦信號，也可以是脈沖信號，這個特定頻率是換能器工作的頻率。

超聲波設備一般使用的超聲波頻率為20KHz、25KHz、28KHz、33KHz、40KHz、60KHz、80KHz、100KHz或以上尚未大量使用。

優點

超聲波發生器能監控大功率超聲波系統的工作頻率、功率。

能夠根據用戶不同要求，實時調整各種參數：如功率、振幅、運行時間等。

頻率微調：調整頻率使超聲波換能器始終工作在好的狀態下，效率達到很高，調整范圍2%。

自動跟頻：設備一旦完成初始設置后，就可以連續作業而無需對發生器進行調節。

振幅控制：換能器工作過程中負載發生變化時，能自動調整驅動特性，確保工具頭得到穩定的振幅。

系統保護：系統在不適宜的操作環境下工作時，發生器將停止工作并報警顯示，保護設備不受損壞。

振幅調整：振幅可在工作過程中瞬間增加或減少，振幅的設置范圍：0%~100%。

自動搜頻：可以自動測定工具頭的工作頻率并儲存。
